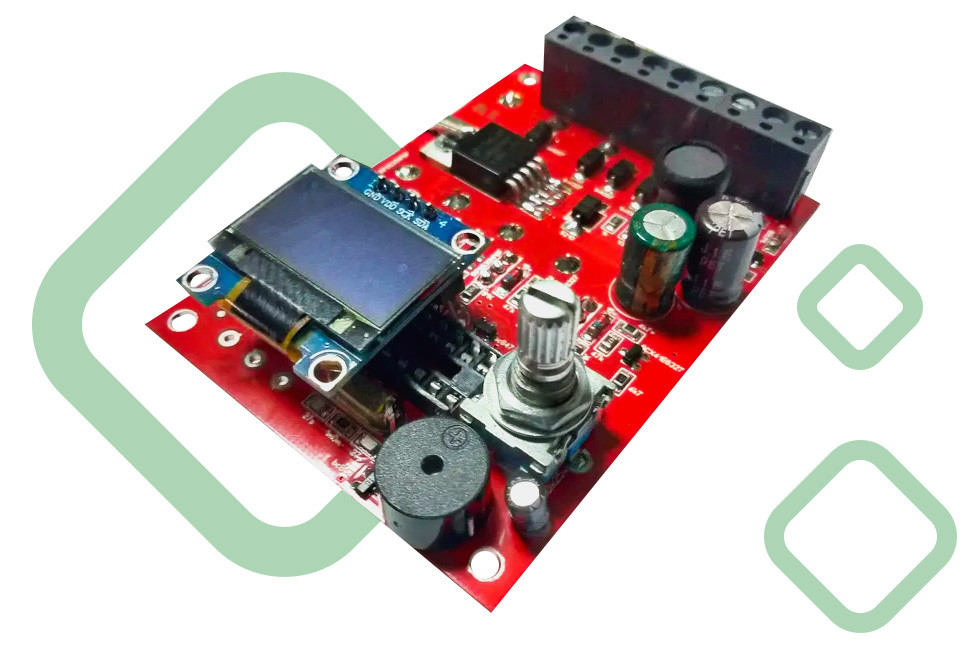

Балансир кислотних акумуляторів

Модуль контролю кислотних і лужних акумуляторів із напругою живлення від 10 до 15 вольтів.

• Загальне живлення від 12v до 60v.
• Працює від 1S до 4S.
• 2 незалежні виходи на реле за напругою акумулятора (суму всіх банок).
• 1 вихід на реле за напругою на банках.
• Контроль перерозряджання та перезарядження кожної банки.
• Контроль обривання ланцюга вимірювання.
• Відтворення напруги кожної банки та сумарне, а також відсоток заряду.
• Звукове сповіщення під час аварії.
• Регулювання від 0-100% ШІМ для вибору балансувального навантаження.
• Встановлення порога напруги для балансування.

Інструкції:

• Короткочасне натискання на кнопку перемикає режим зображення між режимом настроювання й вольтметром. У режимі вольтметра екран є в режимі захисту від деградації.
• Довге натискання перемикає контролер між режимом налаштувань і відображенням.
• Для зміни параметрів використовується енкодер
• Для вибору режиму використовується кнопка.

Встановлення порога балансування

• Балансування почнеться, якщо напруга на всіх банках вища від встановленого порога. Значення встановлюється на основному екрані енкодером. Для того щоб значення увійшло до сили, необхідно натиснути кнопку.
• Для калібрування банок використовується відповідне меню AKB1-AKB4.
• Встановіть напругу, яка відповідає значенню на входах.
• Встановлення порогів напруги для увімкнення та вимкнення відповідних реле Relay1-Relay3.
• Правильно встановіть 0% і 100% акумулятора для коректної роботи контролера.
• Перевірка банок на критичний розряд відбувається ґрунтуючись на значення (0% акб) (кількість банок) — 10%.
• Перевірка перезаряджання здійснюється
  по формуле (100% акб)/(количество банок)+10%.
• Під час виходу за межі значення — звучить звуковий сигнал аварії.
• Встановлення значення PWM дає змогу встановити струм навантаження для балансування акумуляторів.
• Під час обривання ланцюга вимірювання однієї з банок або неправильного встановлення параметрів — звучить звуковий сигнал аварії.
