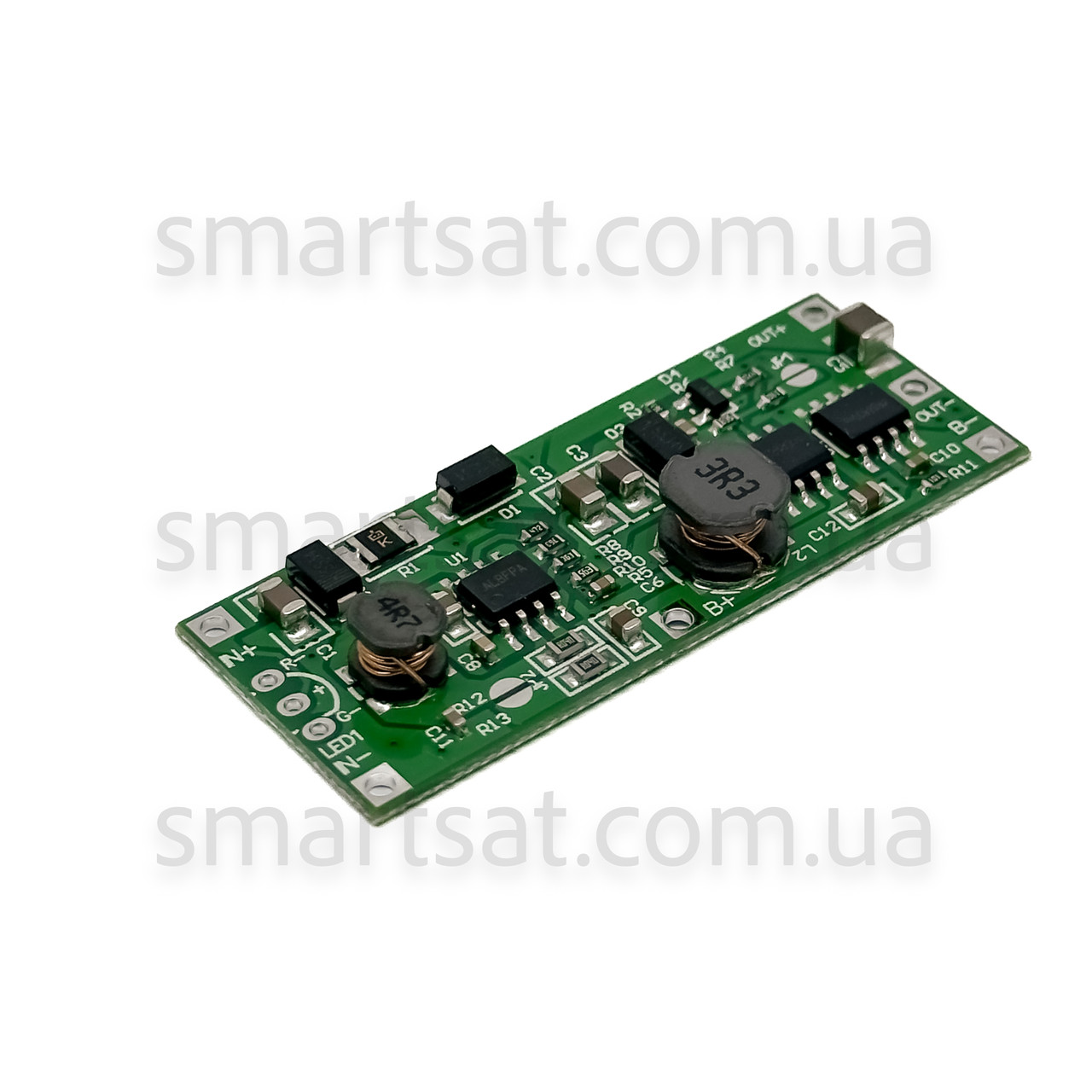

Плата блока безперебійного живлення UPS 9 або 12 В, 16 ватів

Бюджетний безперебійник 9 або 12 вольтів своїми руками — це просто!

Модуль UPS для забезпечення безперебійного живлення модемів, маршрутизаторів, камер відеоспостереження, охоронних систем та інших електронних пристроїв із напругою живлення 9-12 В. Номінальна потужність модуля 16ват.

Універсальний модуль безперебійного живлення застосовується для пристроїв, які потребують постійного живлення для безперервної роботи.

Основні правила під час використання модуля UPS

Цей модуль є універсальним і може працювати з напругою 9 В і 12 В. Керування вихідною напругою здійснюється за допомогою перемички JP1. Якщо перемичка розімкнута (за замовчуванням), модуль налаштований на роботу з напругою 9 В. Замкніть перемичку, якщо для вашого пристрою потрібна напруга 12 В.

Для модуля потрібно незахищений (в модуль інтегрована плата захисту) літієвий акумулятор із номінальною напругою 3,7 В (3,6 В) і максимальною напругою 4,2 В. Акумулятор має забезпечувати постійну вихідну потужність не менш ніж 20 Ват (5-6 Ампер). Відстань між платою й акумулятором має бути не менш ніж 5 мм для безпечної роботи та відомості щодо мінімуму додаткового нагрівання. Дріт для під'єднання має бути перерізом не менш ніж 0,5 квадратних міліметрів (20-18AWG).

Важливо! Модуль має вбудовану плату захисту акумулятора, тому він не працюватиме з захищеними батареями.

Перед використанням модуля переконайтеся, що Ваш акумулятор може працювати з постійним струмом навантаження 6 А щоб уникнути надмірного нагрівання та перевантаження акумулятора!

Струм заряду акумулятора встановлюється за допомогою перемички JP2, за замовчуванням 0,6 А (контакт розімкнут), допускається встановлення акумулятора ємністю 3000-6000mAh. Для збільшення струму заряду потрібно замкнути перемичку JP2, струм заряду становитиме 1,2 A. У такому разі допускається встановлення акумуляторної батареї 3000-12000mAh.

Процес заряджання акумулятора завершується, якщо напруга вища за 4,15 В, а струм заряду нижчий за 10% від встановленого значення. У такому разі акумулятор вважається повністю заряджений. Щойно напруга акумуляторної батареї знизиться до 3,9-4,0 В, зарядка відновиться автоматично.

Миттєва пікова потужність становить 20 ватів, номінальна 16 ватів. 12 ватів можна використовувати у разі природного розсіювання тепла. Якщо постійна потужність понад 12 Ватів потрібна для встановлення повітряного охолодження.

1. Комутатор або маршрутизатор (джерело живлення 9 В 0,6 А): контакти JP1 і JP2 розімкнуті, діапазон ємності акумулятора від 3000 до 6000 mAh
2. Оптичний модем або маршрутизатор (джерело живлення 12 В 0,5 А): встановіть робочу напругу 12 В (замкнути перемичку JP1) струм заряду за замовчуванням (перемичка JP2 розімкнути), діапазон ємності акумулятора становить 3000-6000 мА·год.
3. Оптичний модем або маршрутизатор (джерело живлення 12 В 1 А): можна встановити струм заряду 1.2 А (перемичка JP2 замкнута) і робоча напруга 12 В (перемичка JP1 замкнута), ємність акумулятора 3000-12000 mAh.
4. Камера (джерело живлення 12 В 1 А): можна встановити струм заряду 1.2 А (контакт JP2 замкнутий) і робоча напруга 12 В (контакт JP1 замкнутий), ємність батареї 3000-12000mAh.
5. Маршрутизатор (джерело живлення 12 В 1,5 А): можна встановити струм заряду 1.2 А (перемичка JP2 замкнута) і робоча напруга 12 В (перемичка JP1 замкнута), ємність батареї 3000-12000mAh.

Найчастіше для живлення може використовуватися оригінальний адаптер, який постачається в комплекті з обладнанням. У тому разі, якщо до модуля під'єднуватимуться кілька додаткових пристроїв, Постарайтеся максимально оцінити запас для джерела живлення. Його потужності має бути достатньо для живлення всіх пристроїв і заряду акумулятора.
