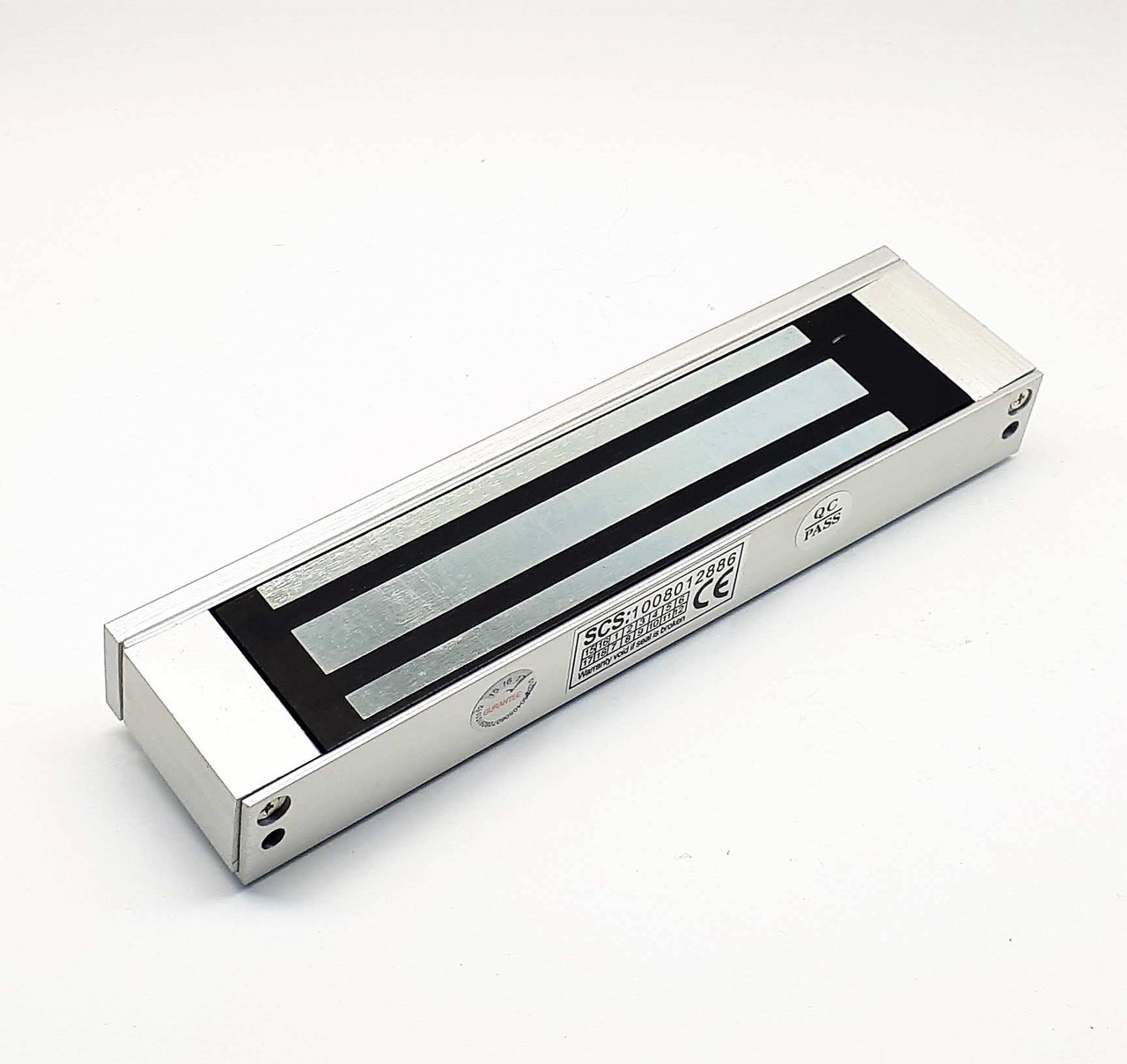

Електромагнітний замок YOSO — 180 кг.

Накладний електромагнітний замок із силою утримання до 180 кг на разрыв.

 Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного куточка ABK-180UL).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YOSO -180

Сила утримання: 180 кг
 Матеріал корпусу: анодований алюміній
 Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/300mA | 24V/150mA
 Розміри:  замок: 170х35х20мм;
замок із кріпильною планкою: 170х41.5х20мм;
відповідна планка: 130х33х10мм

КОМПЛЕКТАЦІЯ

електромагнітний замок із кріпильною планкою
відповідна частина
кріпильний комплект
монтажний стикер із розміткою
інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМАННЯ

FreeНА ПЛАНКА

• Наклейте трафарет у місці встановлення відповідної частини на двері;
• З зовнішньої частини дверей просвердліть отвір d = 16 мм (відповідно до інструкції, але не до кінця!), і два неглибокі отвори d = 8 мм у внутрішній стороні дверей для фіксації відповідної планки;
• Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку та вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖНО! Не сильно затягуйте гайку відповідної планки — вона має трохи пружинити завдяки гумовій прокладці, для забезпечення щільнішого контакту відповідної планки та магніту.

КРЕПІЖНА ПЛАНКА ЗАМКА

• Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

• Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа

ПІД'ЄДНАННЯ ПІТАННЯ

• Під'єднайте електромагнітний замок до живлення:  (+) до червоного дроту;
(-) до чорного
