Wi-Fi CAN аналізатор
Телеграм канал https://t.me/joinchat/mdAxt8Zhmng2MTIy

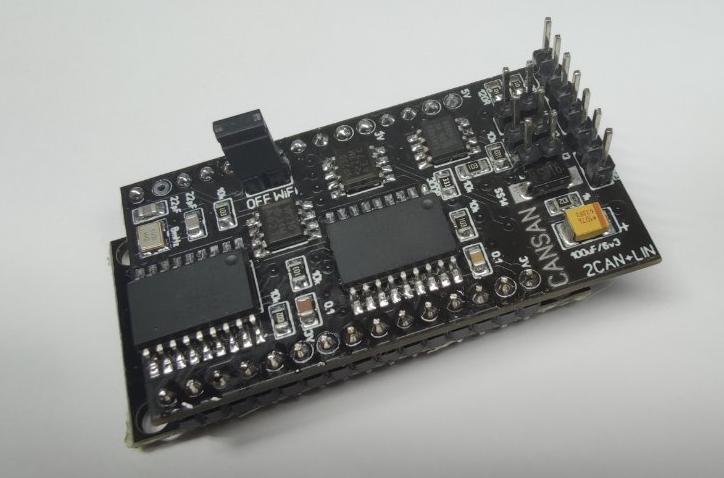

Проект розроблений на базі wifi модуля esp8266
Має на борту 2 can і LIN bus
Є 2 варіанти його отримати
1) Купити готовий перевірений з активною ліцензією на роботу з трьома прошивками CAN2SAN CANSAN CANBridgeIP 100$
2) Зібрати самому та купити ліцензійний ключ для активації 20$.
для самостійного збирання є файли прошивок і гербер-файли для виробництва плат. Ліцензія нескінченна та діє на все сімейство CANSAN CAN2SAN CANBridgeIP можна перешивати туди сюди, водночас не форматувати флеш!
/
Функции CAN2SAN
Універсальний інструмент для роботи з CAN-шиною
Застосування
Аналіз даних CAN-шини з допомогою програм CANBOMBER, CANHACKER.
Функції
1 вбудований фільтр ID або заміна байт у ID
2 повноцінний канхакер (CANHACKER) у режимі роботи через USB або Bluetooth
3 Вибір напрямку CAN для відповіді з програми CANHACKER
4 Зміна SSID і PASSWORD
5 Зручна мобільна версія вбудованого сайту
6 режимів 11 біт або 29 бітів
7 аналіз шини CAN в один бік спрощує фільтрації потрібних пакетів.
8 Живлення 5/12/24V
9 Скорости CAN:
5Kbps 10Kbps 20Kbps 33,3Kbps 40Kbps 50Kbps 83.3Kbps 100Kbps 125Kbps 200Kbps 250Kbps 500Kbps 1000Kbps
Швидкість CAN і бітність встановлювати тільки в вебінтерфеймі
Швидкість роботи через USB з програмою CANHACKER 115200 кб/с з програмою CAN sniffer 500000 кб/с
/
Функція CANSAN
Універсальний інструмент для роботи з CAN-шиною
Застосування
Емуляція відсучувальних модулів.
Активація автомагнітол, сидінь, кліматичних установок, електропідсилювачів керма тощо — без машини.
Аналіз даних CAN-шини з допомогою програм CANBOMBER, CANHACKER.
Автоматичне видалення помилок за маскою.
1 вбудований бомбер ID і BYTE
2 один динамічний сендер
3 один статичний сендер
4 IF to SEND — чекер для автовидалення помилок
5 повноцінний канхакер (CANHACKER) у режимі роботи через USB або Bluetooth
6 Вбудований рекордер для запису та відтворення CAN
Збереження файлу плеєра редагування та завантаження.
Тепер можна ділитися файлами не тільки!
7 Зміна SSID і PASSWORD
8 Встановлення таймера роботи для прокату
9 Зручна мобільна версія вбудованого сайту
10 Живлення 5/12V
11 вимкнення Wifi для скорочення споживання й прихованого режиму
12 режимів 11 бітів або 29 бітів
13 Скорости CAN:
5Kbps 10Kbps 20Kbps 33,3Kbps 40Kbps 50Kbps 83.3Kbps 100Kbps 125Kbps 200Kbps 250Kbps 500Kbps 1000Kbps
14 Автоматичне визначення швидкості та бітності мережі CAN
15 Встановлення швидкості через програму
16 Підтримка протоколу LIN тест
17 Адаптивний протокол
17 Адаптивний протокол працює з багатьма програмами CANHACKER
18 CAN player на 250 пакетів додано показ записуваних даних
Швидкість CAN можна встановлювати в вебінтерфейсі або через інтерфейс програми. (запам'ятовує останній)
11/29 біт встановлюється в вебінтерфейси.
Швидкість роботи через USB із програмами 115200
Перемичка Wi-Fi вимикає Wifi
Перемичку J1 на модулі mcp2515 підставаємо коди під'єднуємо до периферійних пристроїв і знімаємо, коли під'єднуємо до машини або ЕБУ!
Землю під'єднуємо обов'язково і насамперед!
Для навчання роботи з іншими програмами, що працюють за протоколом CanHacker (lawicel)
/
Функції CANBridgeIP
Поліпшення оброблення CAN
Підтримка протоколів OBD2. ISO 9141 ISO 14230 UART bridge: 8192*********0472, 14400, 38400, 115200
Пристрій призначений для з'єднання пристроїв, що працюють по CAN шині на будь-яку відстань.
Використовується
бездротове з'єднання та IP протокол для передавання CAN пакетів будь-яких форматів і швидкостей.
режими 11 бітів або 29 бітів
Скорости CAN:
5Kbps 10Kbps 20Kbps 33,3Kbps 40Kbps 50Kbps 83.3Kbps 100Kbps 125Kbps 200Kbps 250Kbps 500Kbps 1000Kbps
Автоматичне визначення швидкості та бітності мережі CAN
/
Dome по дефолту 12345678
SSID по дефолту CANSan
Електронна скринька вбудованого сайту 192.168.4.1
- Ціна: 4 000 ₴
